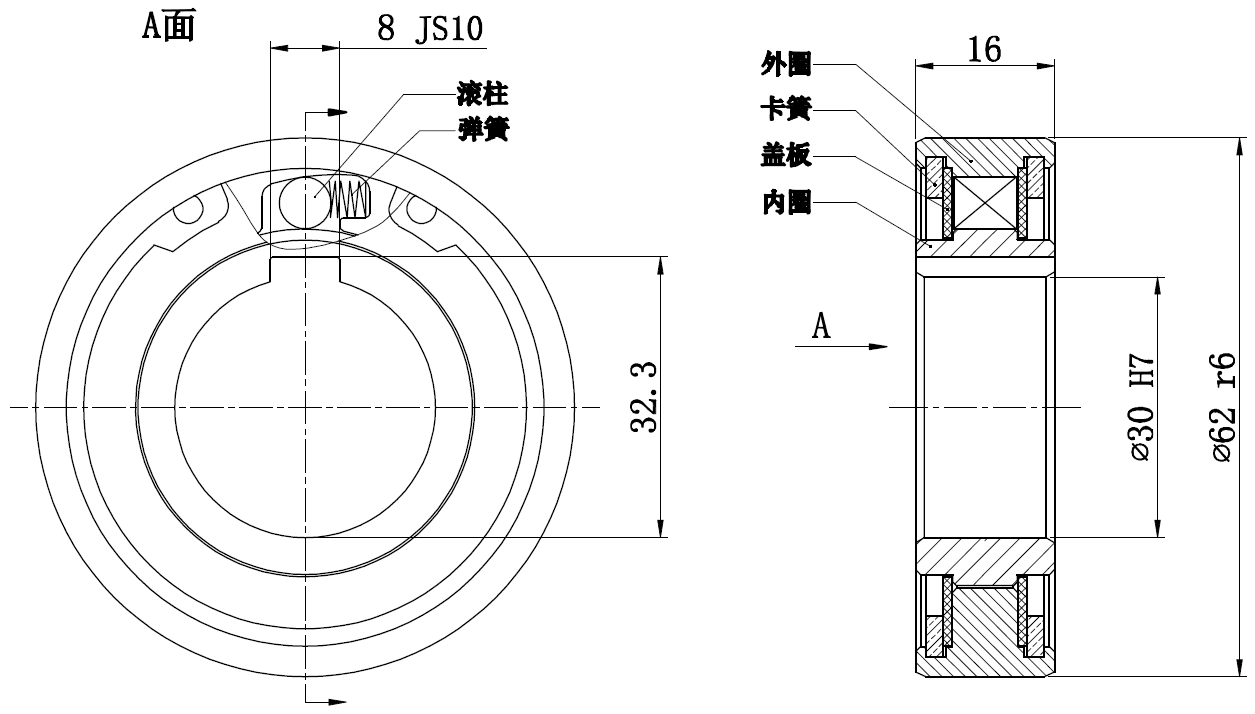

NSS-AS(WAS)單向離合器結構簡圖

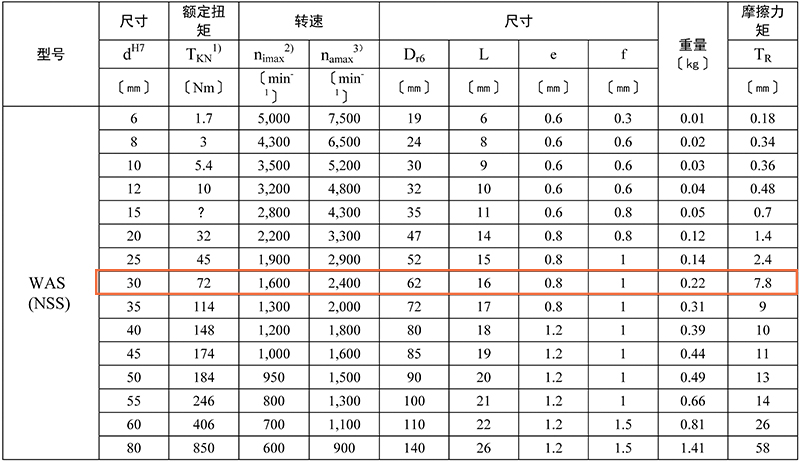

NSS-AS(WAS)30單向離合器技術參數表

技術要求

1.離合器脫開轉動順暢，無阻塞；

2.A面向上時，固定外圈，內圈順時針旋轉脫開；

產品特性說明

1.WAS系列是有軸承支撐的楔塊式單向離合器。其結構與本公司W(wǎng)OK相似，與原先AS滾柱單向離合器相比，靈活性更好，噪音更小。

2.安裝時需要有軸承來承受徑向和軸向載荷，并且要有潤滑及密封。

3.外部名義尺寸與62系列球軸承相同。

4.這種軸承的典型就是采用一個具有相同定位公差的62系列軸承一起安裝，如下頁圖所示。

5.離合器的內圈是用鍵固定在軸上（孔徑6㎜時除外）。

6.離合器外圈有N6等級的正公差，可以壓入公差為H6的座孔，內圈與軸可使用K6公差。

7.外圈座必須有足夠的強度，避免裝配后變形。

8.內外圈的設計允許軸向有±S∕2的偏差。

安裝要求(Mounting)

標準安裝方式為WAS系列與軸承并排，相 同的位置，相同的公差要求。內圈與軸使用鍵槽方式聯結。外圈兩側的端面鍵用于 固定外環與機壁以傳遞扭矩。

使用維護保養說明(Using  notice)

使用潤滑油脂2#鋰基脂30%+  70%機油充分攪拌均勻，油脂要求溫度范圍-40℃～+150℃。正常使用情況

下每個月加一次潤滑脂。

備注

1）Tmax=2.5×TKN

2）內圈極限運轉速度。

3）外圈極限運轉速度。
